大学生电子设计大赛准备--锂电池充放电电路学习

一、单节电池充电保护电路
锂电池包、圆柱形锂电池(18650)直径,长度,0表示圆形。圆柱形锂电池18650的参数如下:额定电压=3.7V,最大电压=4.2V,最低电压3.1-3.3V,切记锂电池不能放电到0V,否则再也充不进去。这就是锂电池的过充
和过放
的问题。锂电池充电电路主要解决的是过充
的问题。这里我们使用锂电池电源管理芯片
,常见的如:PW4054。

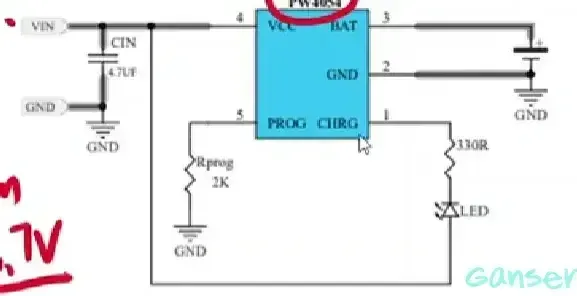

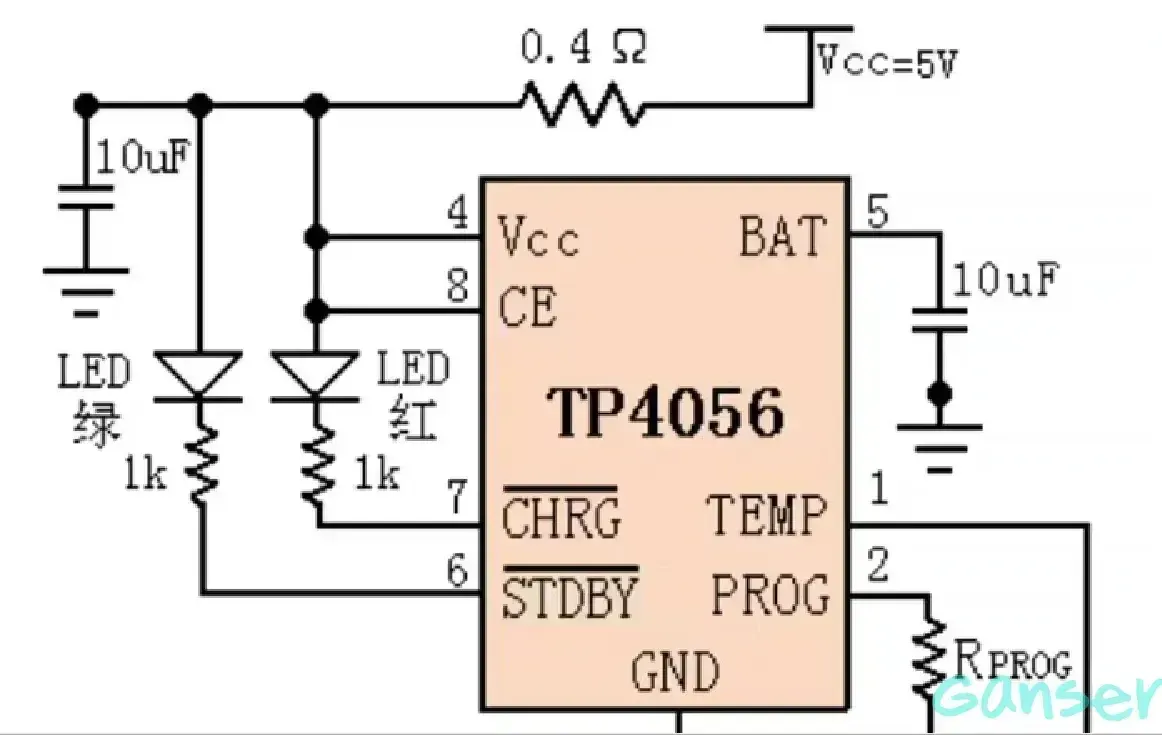

上图可以看到,输入VCC,接地GND,CIN电容为输入的滤波电容,指示灯LED,330Ω的限流电阻,我们的电池接在3
脚和2
脚之间,注意电池正负极的接法。之后5
脚连接电阻是用来调节充电电流的。
在充电过程中,芯片会判断被充电电源是否达到4.2V(利用电压比较器)。如果没有达到4.2V,则LED充电指示灯会亮。实际上在芯片5
脚连接的内部是有采样电阻网络的,可以根据被充电电源目前的电压调整电阻的大小,完成充电电流的改变。直到充到4.2V的电压,指示灯熄灭,不再进行充电。
二、双节电池充电保护电路

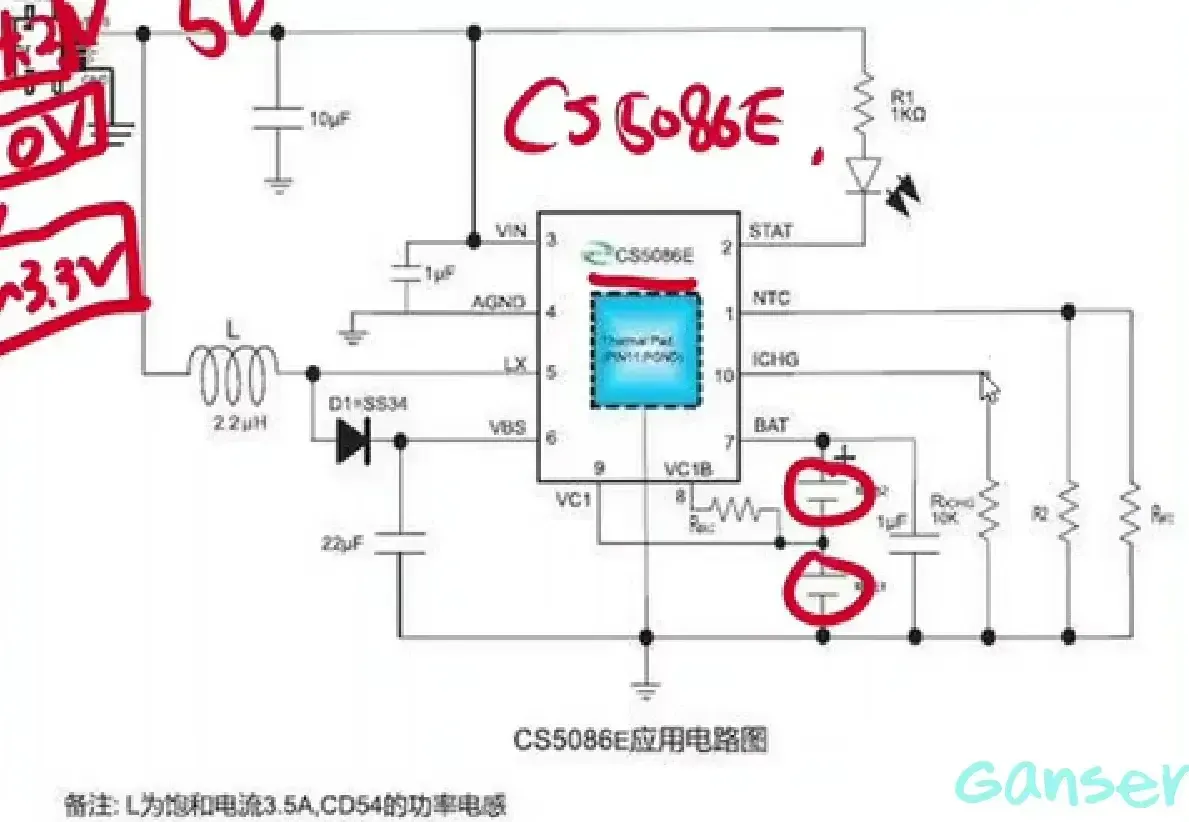

以上电路可以充两节电池,上图两节电池之间的电阻起到平衡作用,最终可以完成两节电池均达到4.2V的满电电压。
