一、ADC采样电路

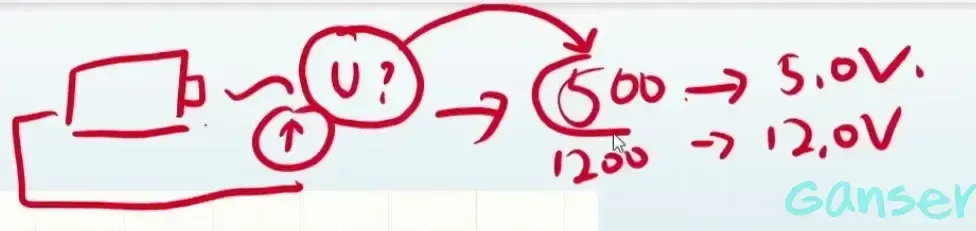

ADC电路的全称应该为模拟数字量转换电路，即模数转换。模拟量$\rightarrow$数字量。例如下面的一个示例：我们要测一个电源的电压，我们应该如何将该电压转换成一个数字？我们需要将一个连续变换的模拟电压最终转换成一个数字。这里我们假设该电源的电压为12V，我们单片机的工作电压为5V，如果我们直接将该电源接入单片机，单片机会直接烧毁，因此我们需要一个分压电路，如下图。

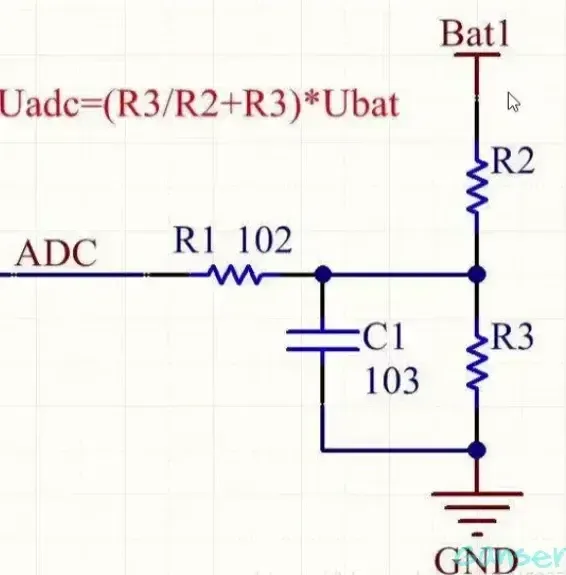

分析该电路，该电路Bat1接电源并通过$R_2$和$R_3$分压，很明显$R_2$和$R_3$中间节点的电压为$\frac{R_3}{R_2+R_3}*{V_{Bat1} }$。$C_1$电容主要是给ADC提供滤波的，因为电池在使用时，要输出较大的电流其电压会降低（电动车瞬间加油门），加入该电容就可以避免电池电压的波动。$R_1$是限流电阻，可用可不用，ADC控制器内部是高阻态的。

在整个电路中ADC支路的电流非常小，几乎没有，大部分电流是通过$R_2$和$R_3$流走的。$R_2$和$R_3$作为分压电阻，建议越大越好。
